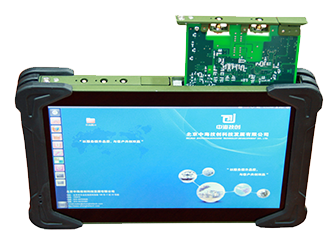

电参数测量仪

▊技术指标：

主机参数

▎外形尺寸：260×175×25.5mm

▎CPU：iMX6Q 4核心1GHz CPU

▎内存：1GB DDR3

▎存储容量：8GB eMMC

▎显示屏幕：10.1寸工业屏

▎触摸屏：多点触摸电容屏

▎续航能力：4小时

▎充电时间：4小时

万用表模块参数

▎万用表模块是60000计数的真有效值万用表，全量程的过载保护电路，可用于测量交直流电压、交直流电流、电阻、二极管、电容等参数。该万用表模块最大显示数值为60000，量程为手动量程，可以自动识别极性，其准确度采用±（%读数+字数）的模式。

多功能数据采集模块参数

▎信号输出特性：信号源输出通道个数2路；DAC位数16 bits；最大输出速率1 MS/s；输出电压范围±10V；输出耦合方式DC耦合；输出阻抗0.6Ω；输出电流±5 mA；输出保护电流±40 mA；FIFO深度1024个采样点/每通道；Slew rate15 V/μs；线性误差0.009%；准确度±5mv；容性负载驱动能力1nF；

▎数据采集通道特性：

输入通道数量1路；ADC位数16位ADC；最大采样速率800KS/s；输入耦合方式DC耦合；输入阻抗大于10GΩ；输入电压范围±10V；FIFO深度1024个采样点；小信号带宽700KHz；准确度±5mv；线性度误差0.0075%。

▊环境指标：

▎工作温度：-20℃~ +45℃

▎贮存温度：-40℃~ +55℃

▎相对湿度：0~95％，无凝结

▎冲击：半正弦脉冲，峰值加速度为 20g，脉冲宽度 11ms，工作面冲击三次。

▎振动：频率范围5Hz～5.5Hz，位移（双振幅）为25.4mm；频率范围5.5 Hz～200Hz，加速度为1.5g；一次扫描时间为12min；最大试验时间24min。
