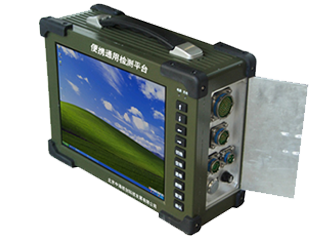

便携通用检测平台

便携式通用检测平台能够完成对频率信号、温度信号、压力信号、CAN总线信号、RS232信号、RS422信号、模拟信号、数字信号、高速模拟信号等进行检测，并可以输出简单的激励信号。检测平台对采集到的数据信息可以进行实时分析、存储和显示，并形成结论。也可以通过USB接口或网口将数据导出，进行离线数据分析。上位机可以通过以太网接口连接到检测平台，实现远程控制模式下的上述功能。

ꄴ前一个：便携式液压检测仪

ꄲ后一个：智能电源管理终端

▊技术指标：

▎频率信号检测：通道数：1路，测量范围：0~10KHz，测量误差：±1%FS

▎温度信号检测：通道数：1路，测量范围：-50℃~100℃，测量误差：±2℃

▎串入式压力检测：通道数：2路，测量范围：0~40MPa，测量误差：≤2%FS

▎外卡式压力检测：通道数：2路，测量范围：0~40MPa，测量误差：≤20%FS

▎模拟信号检测：通道数：可扩展到56路（其中有31路和开关量信号、隔离IO信号、RS232信号、CAN信号复用端口），测量范围：0~±30V，测量误差：≤1%FS

▎模拟信号输出：通道数：4路，输出范围：0~±10V，误差：≤1%FS

▎高速模拟信号检测：通道数：2路（差分输入），单通道最大采样率：65MS/s，测量范围：幅值0~±10V，频率0~5MHz，测量误差：≤1%FS

▎开关量信号输出：通道数：24路（其中有16路和模拟信号检测复用端口），输出范围：24V或GND有效（默认悬空），误差：±0.5V

▎隔离IO输入检测：通道数：8路（和模拟信号检测复用端口），输入范围：0~±24V，GND有效

▎激励源信号输出：5V输出：1路，最大可提供200mA电流；±15V输出：1路，最大可提供±100mA电流；24V输出：1路，最大可提供100mA电流；误差：≤1%

▎通信接口：USB口：1路，网口：1路，RS232通信接口：1路，RS422通信接口：1路，CAN总线接口：2路

▎电源特性：内部锂电池或外部电源适配器供电

▎续航时间：电池连续工作时间： ≥2h

▎显示屏尺寸：10.4寸

▎整机功耗：≤60W（内部锂电池充满电时）

▎主机重量：不大于10Kg（不含外部电缆及配件）

▎外形尺寸：290mm×210mm×100mm（不含把手及脚垫）

▊环境指标：

▎工作温度：-20℃~ +50℃

▎贮存温度：-40℃~ +70℃

▎相对湿度：20% ~ 95%（无凝结）

▎冲击：半正弦脉冲，峰值加速度为 20g，脉冲宽度 11ms，工作面冲击三次。

▎振动：频率范围5Hz～5.5Hz，位移（双振幅）为25.4mm；频率范围5.5 Hz～200Hz，加速度为1.5g；一次扫描时间为12min；最大试验时间24min。
