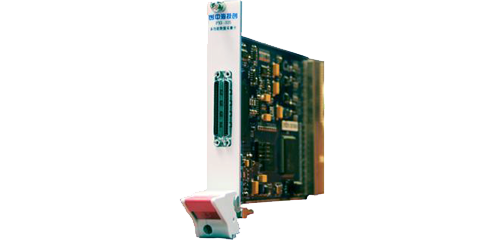

多功能A/D模块PXI-325

▊技术指标：

▎80路单端/40路差分模拟输入

▎16位ADC,单通道 1MS/s，多通道250KS/s

▎可编程输入范围（±10、±5、±2、±0.5、±0.2、±0.1V）

▎3路独立模拟输出，±10V输出量程

▎16位独立DAC，每通道1MS/S，支持标准波形输出、任意波形输出模式

▎8路单bit操作高速数字I/O(1MHZ，3.3V LVCOMS/LVTTL，弱上拉)，支持任意数字波形输出、无限长数字波形采集功能

▎16路单bit操作静态数字I/O（弱上拉）

▎2个32位计数器（可选择时钟源80、20、0.1MHz）

▎每个计数器均有9种工作模式，脉冲个数测量、脉宽测量、半周期测量、周期测量等多种模式

▎1个频率发生器（占空比可调节，可选择时钟源80、20、0.1MHz）

▎数字触发功能

▎4个高速主动DMA 通道采用主动DMA 方式，可根据上位机任意扩展DAC、高速数字I/O存储空间实现无限长逻辑信号采集、无限长数据输出功能

▎板载自动校准，板载2K字节掉电不丢失存储空间

▊环境指标：

▎工作温度：-25℃~ +50℃

▎贮存温度：-40℃~ +65℃

▎相对湿度：0 ~ 95%（无凝结）

▎冲击：半正弦脉冲，峰值加速度为 20g，脉冲宽度 11ms。

▎振动：频率范围5Hz～5.5Hz，位移（双振幅）为25.4mm；频率范围5.5 Hz～200Hz，加速度为1.5g。

▊配套软件及文档：

▎PXI-325驱动程序

▎PXI-325编程接口库

▎PXI-325测试面板

▎PXI-325使用说明书
