电源管理器
▊产品特点：
▎具有双路输入、三路输出栅格化供电和充电功能；
▎具有单输入单/双/三路输出、双输入单/双/三输出工作模式；
▎具有5～32V电源自适应输入特性，支持直流电源、电池、人力发电、太阳能发电输入管理功能；
▎具有5V、7.2V、14.4V、24V、25.2V多种电压对1A、2A、3A、4A、5A、6A、7A、8A多种电流组合输出电源快速选择设置功能；
▎具有0～32V/0～8.1A自定义电源输出设置功能；
▎具有输出功率根据输入功率自适应能力；
▎具有双路输入功率平衡控制功能；
▎可通过选配专用适配线适配单兵电池包、便携式特战指挥终端、微型无人飞行器、新型战场侦察雷达、旋翼无人飞行器等用电设备；
▎具有自动、手动充电输出控制功能；
▎具有标准、快速充电方式，并有电池型号、容量、百分比电量、接入、断开、充电、恒压、恒流等状态信息显示功能；
▎具有对TBP316型聚合物锂离子蓄电池、DDZ-01型或DDZ-01A型锂离子蓄电池、TBP0307型聚合物锂离子蓄电池及扩展TBW203型7.2V/4Ah锂离子蓄电池、BBG003型手持观测仪18650锂离子蓄电池、LSH13-D059LB型锂离子蓄电池的即插即用充电功能；
▎可通过软件更新的方式，扩展适配保障对象的功能；
具有输入反接保护、输出短路保护、输入/输出过压保护和自恢复功能。
▊技术指标：
▎电源管理器主机
（1）电源适应性
支持直流5V～32V范围内接入直流稳压电源、高比能量电池、人力发电机、太阳能电池、单兵电池包等五类电源。
（2）输出功率
总功率300瓦，单路≤160瓦。
（3）输出电压
具有5V、7.2V、14.4V、24V、25.2V等多种电压可选和0～32V自定义电压设置范围；
具有0～32V线性可调输出能力，输出精度±1%。
（4）输出电流
具有0～8.1A线性可调输出能力，输出精度±1%；
具有标准≤0.2C，快速≤0.5C充电电流（峰值8A）输出能力，输出精度±1%。
（5）重量
0.70Kg（不含电缆及配套底座）。
（6）尺寸
长:160mm×宽:100mm×高:83mm（不含垫脚及连接器突出部分）。
（7）环境适应性
a. 工作温度：-40℃～+55℃；
b. 贮存温度：-55℃～+70℃；
c. 海拔：使用最高海拔≥6000米；
d. IP防护等级：IP65；
e. 湿热、浸渍、盐雾、沙尘等指标符合GJB150A-2009相关要求。
（8）接口
a. 输入接口：两路，符合JX-DC-4KZ接插件规范的JX-DC-4KZ；
b. 输出接口：三路，符合0805系列接插件规范的YLH14N0805K；
c. 兼容性：可通过供电输入电缆、通用充电电缆、手动输出电缆，及DC-2.5两芯、USB Type-C转接组件，可为装备电池充电及装备适配供电；
d. 安全性：对地绝缘电阻＞500MΩ。

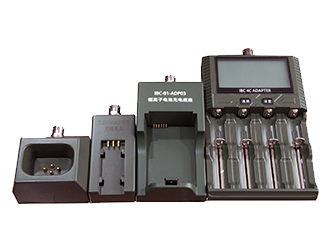

▎电池充电夹具
（1）18650电池充电座
a) 槽位数量：4个；
b) 每个槽位兼容10440、14500、14650、16340、17335、17500、17670、18350、18490、18500、18650、18700、20700、21700、22650、25500、26650等规格锂电池或镍氢电池；
c) 充电电流：100mA、500mA、1000mA、1500mA、2000mA、2500mA档位间可选；
d) 显示信息：充电电压、充电电流、电池容量、电池电量、电池类型、充电状态等内容；
e) 重量：195g；
f) 颜色：军车绿 GY06。
（2）TBP0307型电池充电座
a) 槽位数量：1个；
b) 接口：输入1个YLH14N0805K，输出2个电池匹配极片；
c) 最大承载电流：2A；
d) 重量：100g；
e) 颜色：军车绿 GY06。
（3）TBP316型电池充电线
a) 数量：1根；
b) 接口数量：输入1个YLH16N0805J11，输出1个3Pin品字孔头；
c) 线长：60cm；
d) 最大承载电流：10A；
e) 重量：70g。
（4）LSH13型电池充电座
a) 槽位数量：1个；
b) 接口：输入1个YLH14N0805K，输出4个电池匹配弹簧针；
c) 最大承载电流：单针2A；
d) 重量：76g；
e) 颜色：军车绿 GY06。
（5）TBW203型7.2V/4Ah电池充电座
a) 槽位数量：1个；
b) 接口：输入1个YLH14N0805K，输出3个电池匹配弹簧针；
c) 最大承载电流：单针3A；
d) 重量：50g；
e) 颜色：军车绿 GY06。
（6）DDZ-01/A型电池充电座
a) 槽位数量：1个；
b) 接口：输入1个YLH14N0805K，输出12个电池匹配弹簧针；
c) 最大承载电流：单针1A；
d) 重量：90g；
e) 颜色：军车绿 GY06。
